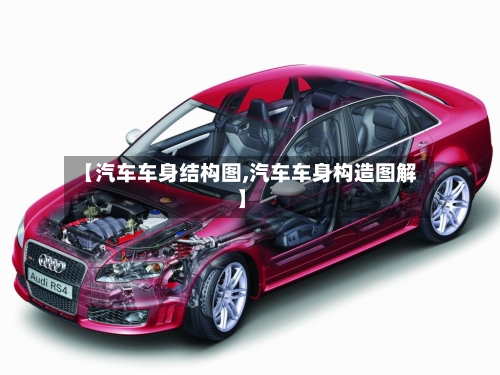

汽车车身部位构造图(尺寸示意图、钣金分解图、车架透视图)
对比表：以米为单位标注长、宽、高、轴距等，直接影响车内空间与操控性。钣金分解图 结构分类：覆盖件：引擎盖、车门、翼子板、后备箱盖（易损件，修复成本低）。结构件：A/B/C柱、门槛梁、纵梁（碰撞时保护乘员舱，损伤超30%需更换）。特殊工艺：激光焊接：精度达0.1mm，提升车身刚性。
这类构件通常具有非常高的强度，加之结构多为封闭式的箱形截面，所以在修理时应采取一定的手段和措施，利用合理的工艺进行修复。尽量采用就位修复工艺 整体式车身校正时，应尽可能采取就位修理的方法。这样在牵拉时，可有效地将周围一些变形部位顺便“带”出，同时也会由于少拆装构件而节省大量的时间。
话说回来，钣金工主要修的一个东西，就是车架。
而且通常伴随有挤压和下凹损坏，见图所示。.扭曲损坏 车架的一角上翘，而其对顶角则下折，是整个车架或承载车身损坏 的另一种类型。扭曲损坏通常由车头或车尾撞在路边石阶或路中央隔离 栏上所引起，见图所示。车身钣金损伤原因和部位，轿车车身常见损伤的原因和部位见下表所示。
在各种路况下（包括坡道上）使停车的停车场平稳；保持下坡车的速度稳定。汽车车身结构主要包括：车身外壳（白车身）、车门、车窗、前钣金件、内外装饰件及车身附件、座椅、通风、加热、空调、空空调装置等。卡车和专用车辆还包括行李箱和其他设备。
求汽车各个部位名称带图
1、如下图，汽车外观部位名称。2：如下图，汽车内部构造名称。
2、汽车外观部位名称：如上图所示，展示了汽车的各个外观部位。 汽车内部构造名称：如上图所示，详细列出了汽车内部的各个构造部分。
3、汽车各个关键部位名称及功能图解如下：汽车保险杠：位置：位于车辆的前部和后部。组成：由外板、缓冲材料和承重梁组成。功能：不仅美化车身，还能在碰撞中吸收和分散撞击能量，保护车辆前后部，同时为行人提供额外的安全保护，有效减轻乘客在碰撞中受到的伤害。汽车翼子板（叶子板）：位置：位于轮胎外部。
4、汽车各个部位的名称及简介如下：汽车保险杠：位于车辆前部或后部，由外板、缓冲材料和承重梁构成。主要功能是吸收碰撞时的冲击力，保护车体前后，确保行人安全，并在高速撞击中减少驾乘人员受伤的可能性。汽车翼子板（叶子板）：位于轮胎与车身之间。
5、汽车外观各个部位名称及功能简介如下：车标：位置：汽车前部正中。功能：代表汽车品牌，是汽车身份的象征。大灯：位置：汽车前部两侧。功能：提供夜间或光线不足时的照明，确保行车安全。车门：位置：汽车侧面。功能：供乘客进出车辆，部分车门还具备防撞和隔音功能。
6、汽车外观各部位名称详细图解：车头部分 引擎盖：位于汽车的最前端，是覆盖发动机舱的部件，通常具有平滑的曲面设计，以保护发动机并引导气流。车身侧面 左翼子板：位于车头左侧，连接引擎盖和前保险杠，覆盖并保护车轮上方的区域。
汽车车体结构和材料分析【图解】
1、钢材（传统材料）特性：钢材是汽车工业应用最广泛的材料，尤其是高强度钢（HSS）和热成型钢（PHS），通过热处理工艺显著提升强度。图：热成型钢车身框架，用于关键承力部位（如A柱、B柱）优点：高强度：抗冲击性能优异，碰撞时能有效吸收能量，保障乘员安全。
2、汽车通常由四部分组成：发动机、底盘、车身和电气设备。发动机产生的动力通过离合器、变速器、万向传动轴、差速器传递给驱动轮，驱动汽车行驶。下面是汽车四个部分的插图，让你更好的理解汽车的组成和结构。发动机是汽车的“心脏”。它的作用是让燃料燃烧产生动力，然后通过底盘的传动系统带动车轮驱动汽车。
3、车身外部装饰 主要指装饰条、车轮装饰套、标志、浮雕字等。散热器、保险杠、车灯、后视镜等配件也有明显的装饰性。车身内部装饰 包括表面覆盖物，例如仪表板、顶篷、侧壁、座椅、窗帘和地毯。
4、车体应为驾驶员提供方便的操作条件，为驾乘人员提供舒适安全的环境。典型的汽车车身包括钣金零件，如汽车外壳、驾驶室、车厢和其他附件。汽车车身的功能 车身结构应满足视觉、乘坐、美观、安全、可靠、耐用的功能要求。
5、车身结构是汽车车身部件的布置形式与装配方式，核心分为非承载式、承载式、半承载式三种，各有明确受力特点与应用场景。核心定义与分类逻辑车身结构本质是部件布置加上装配方式，分类依据是车身承受负荷的方式，也就是看是否通过刚性车架传递载荷。
汽车的基本结构包括哪些部分?
1、汽车基本结构图 包括以下四个部分：汽车发动机：发动机是汽车的动力装置。
2、汽车的基本结构主要包括发动机、底盘、车身和电气设备四大部分。 发动机 发动机是汽车的动力装置，负责将燃料燃烧产生的热能转化为机械能，为汽车提供动力。它是汽车的心脏，决定了汽车的动力性能和经济性能。
3、汽车的基本结构主要包括发动机、底盘、车身三大部分，各部分具体组成及功能如下：发动机发动机是汽车的动力核心，负责将燃料燃烧产生的热能转化为机械能，驱动汽车行驶。其核心组成包括：曲柄连杆机构：将活塞的往复运动转化为曲轴的旋转运动，实现动力输出。
4、汽车的基本结构主要包括以下四大部分：发动机：是汽车的动力装置，负责提供汽车行驶所需的动力。底盘：支承并安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证汽车正常行驶。车身：安装在底盘的车架上，主要用以供驾驶员、旅客乘坐或装载货物。
汽车构成图、底盘视图、车身结构图
1、A/B/C柱：作为车身侧面的主要支撑结构，A柱连接前风挡与前车门，B柱位于前后车门之间，C柱连接后风挡与后车门，三者共同构成乘员舱的刚性框架。前纵梁：位于车身前部，通过溃缩吸能设计，在碰撞时吸收冲击力，保护乘员舱完整性。车顶纵梁：沿车顶延伸的加强结构，增强车身抗翻滚能力。
2、托森差速器结构 蜗轮蜗杆机构：由多个蜗轮和蜗杆啮合组成，通过螺旋齿轮的摩擦力实现差速与自锁。扭矩感应：当某一车轮打滑时，蜗轮蜗杆的摩擦力增大，自动将扭矩分配至有附着力的车轮。关键参数：包括蜗杆头数、螺旋角、摩擦系数等，直接影响扭矩分配比例和响应速度。
3、使用“爆炸视图”检查拼装顺序，优化接口设计以确保可操作性。
4、外观图绘制重点 以正视图、侧视图、后视图三方位为主轴，突显车身整体线条与完整性。轮胎磨损度、大灯成色、车门接缝细节需局部放大呈现，特别是剐蹭或锈蚀区域应标注具体位置，避免后期纠纷。
汽车结构图、工作原理示意图,一文看得明白
1、注：该图片为示意图，仅用于说明特斯拉电动汽车的工作原理，并非实际结构图。
2、注：图片为混合动力汽车对比示意图，展示了不同类型混合动力汽车的基本结构和特点。
3、由手刹拉柄、手刹拉线、手刹张紧机构、手刹开关、手刹指示灯、手刹蹄片等组成。
4、下面是压缩行程示意图，表示减震器受力缩短的过程。
